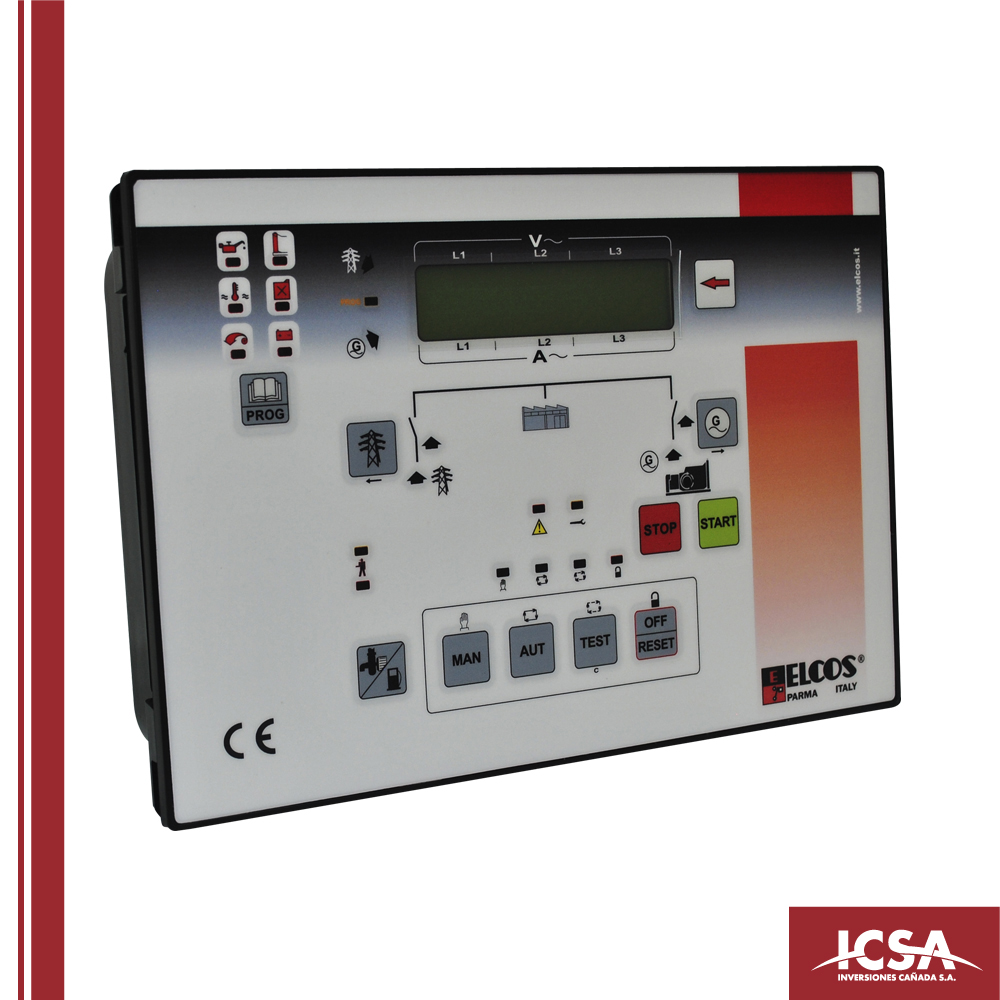

CAM 685
Modificador de variación de precio:
Precio de venta:
Precio de venta sin impuestos:
Descuento:
Cantidad de impuestos:
CENTRAL DE ARRANQUE Y TRANSFERENCIA AUTOMATICA,CONTROL Y MEDICION DE GRUPOS ELECTROGENOS
Diferenciada en el mercado por un amplio tamaño que permite una destacada visualizacion respecto a todas las otras marcas

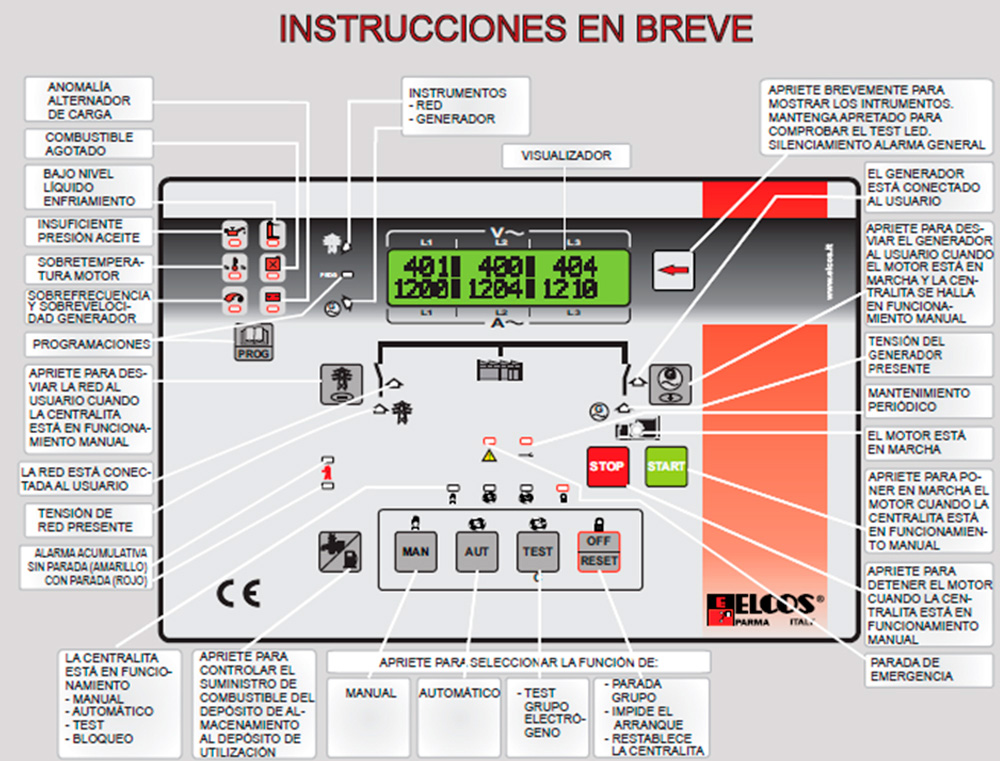

MODOS DE OPERACIÓN: MAN – AUTO – OFF – TEST
MANUAL(MAN):
● MEDIANTE TECLAS EN EL PANEL FRONTAL SE ARRANCA Y PARA EL GRUPO Y SE CONMUTA LA CARGA A RED/GENERADOR Y VICEVERSA
AUTOMATICO (AUT):
● Supervision de la tension de red
● Arranque automatico del grupo electrogeno por tension alta, baja, falta o asimetrica de la misma.
● Verificacion de la tension de generacion y transferencia de cargas de red a grupo.(Tiempo estimado del corte 8 segundos)
● Transferencias de carga a red antes el reintegro de la misma en condiciones normales. Parada del grupo
● Arranque automatico del grupo electrogeno por tension alta, baja, falta o asimetrica de la misma.
● Verificacion de la tension de generacion y transferencia de cargas de red a grupo.(Tiempo estimado del corte 8 segundos)
● Transferencias de carga a red antes el reintegro de la misma en condiciones normales. Parada del grupo
BLOQUEADA (OFF):
● EL MOTOR NO SE PUEDE PONER EN MARCHA BAJO NINGUN MODO Y SOLO ACCIONA LOS CANTACTORES DE RED SI LA TENSION DE LA MISMA ES NORMAL.
PRUEBA ( TEST):
● ARRANCA EL GRUPO PERO NO CONMUTA LAS CARGAS DE RED A GENO, SALVO QUE EN ALGUN MOMENTO OCURRA UNA FALLA DE TENSION DE RED. CUANDO RETRONA LA MISMA, PASA LAS CARGA A RED, PERO NO PARA EL GRUPO.
OTRAS FUNCIONES INPORTANTES
● Proteccion del motor diesel
● Proteccion del generador
● VSupervisión de tensión de red y generador
● Entrada adicional de hasta 7 rele programables
● Programacion de hasta 4 mantenimiento con indicacion de horas faltantes
● Mandos remotos de parada , arranque y test
● Precalentamiento de bujias
● Control almacenamiento combustible en el tanque diario desde el de reserva
● Reloj programable de arranque o bloqueo de marcha
● Autotest semanal
● Registro hitorico de hasta 50 anomalias.
● Visualizacion permanente mediante led de las anomalias mas importante y complemento con display de las restantes.
● Proteccion del generador
● VSupervisión de tensión de red y generador
● Entrada adicional de hasta 7 rele programables
● Programacion de hasta 4 mantenimiento con indicacion de horas faltantes
● Mandos remotos de parada , arranque y test
● Precalentamiento de bujias
● Control almacenamiento combustible en el tanque diario desde el de reserva
● Reloj programable de arranque o bloqueo de marcha
● Autotest semanal
● Registro hitorico de hasta 50 anomalias.
● Visualizacion permanente mediante led de las anomalias mas importante y complemento con display de las restantes.
MEDICIONES DE MOTOR Y GENERADOR
MOTOR:
● Cuentahoras parcial
● Cuenta horas total
● Cuenta arranques
● Cuenta arranques fallidos
● Cuentarevoluciones
● Indicador de nivel de combustible
● Voltímetro bateria
● Termometro de agua o aceite
● Presion de aceite
● Cuenta horas total
● Cuenta arranques
● Cuenta arranques fallidos
● Cuentarevoluciones
● Indicador de nivel de combustible
● Voltímetro bateria
● Termometro de agua o aceite
● Presion de aceite
GENERADOR:
● Tres voltimetros de red fase /fase y fase/neutro
● Tres voltimetros de generador fase /fase y fase/neutro
● Tres amerimetros red / generador
● Frecuencimetro
● Kilowatimetro total y por fase
● Varimetro total y por fase
● Voltamerimetro total y por fase
● Cofimetro por fase
● Kilowatimetro-hora
● Tres voltimetros de generador fase /fase y fase/neutro
● Tres amerimetros red / generador
● Frecuencimetro
● Kilowatimetro total y por fase
● Varimetro total y por fase
● Voltamerimetro total y por fase
● Cofimetro por fase
● Kilowatimetro-hora
ALARMAS Y PREALARMAS DE PROTECCION
MOTOR:
● Sobretemperatura agua
● Baja presion aceite
● Baja o alta tension de bateria
● Reserva de combustible agotada (alarma)
● Combustible agotado (alarma y parada)
● Anomalia carga altaernador de bateria
● Arranque fallido
● Arranque de grupo con reserva bateria
● Bajo nivel liquido refrigerante
● Baja presion aceite
● Baja o alta tension de bateria
● Reserva de combustible agotada (alarma)
● Combustible agotado (alarma y parada)
● Anomalia carga altaernador de bateria
● Arranque fallido
● Arranque de grupo con reserva bateria
● Bajo nivel liquido refrigerante
GENERADOR:
● Baja tension
● Alta tension
● Asimetria de tensiones de fases
● Sobrecarga
● Baja frecuencia
● Alta frecuencia (sobrevelocidad)
● Alta tension
● Asimetria de tensiones de fases
● Sobrecarga
● Baja frecuencia
● Alta frecuencia (sobrevelocidad)
CONEXIÓN A PC CON SOFTWARE ZW-100
● Visualiza e imprime: instrumentos, alarmas y sus historiales
● Arranca el motor, lo para y resetea anomalias
Posibles conexiones:
● Directa para pc cerca de la centralina
● Modem gsm para pc lejos de la centralina
● Modem normal telefonico: pc lejos centraina pero cerca red telefonica
● Multipuntos: mediante rs422 o ethernet permite gestionar hasta 8 centrales
● Arranca el motor, lo para y resetea anomalias
Posibles conexiones:
● Directa para pc cerca de la centralina
● Modem gsm para pc lejos de la centralina
● Modem normal telefonico: pc lejos centraina pero cerca red telefonica
● Multipuntos: mediante rs422 o ethernet permite gestionar hasta 8 centrales

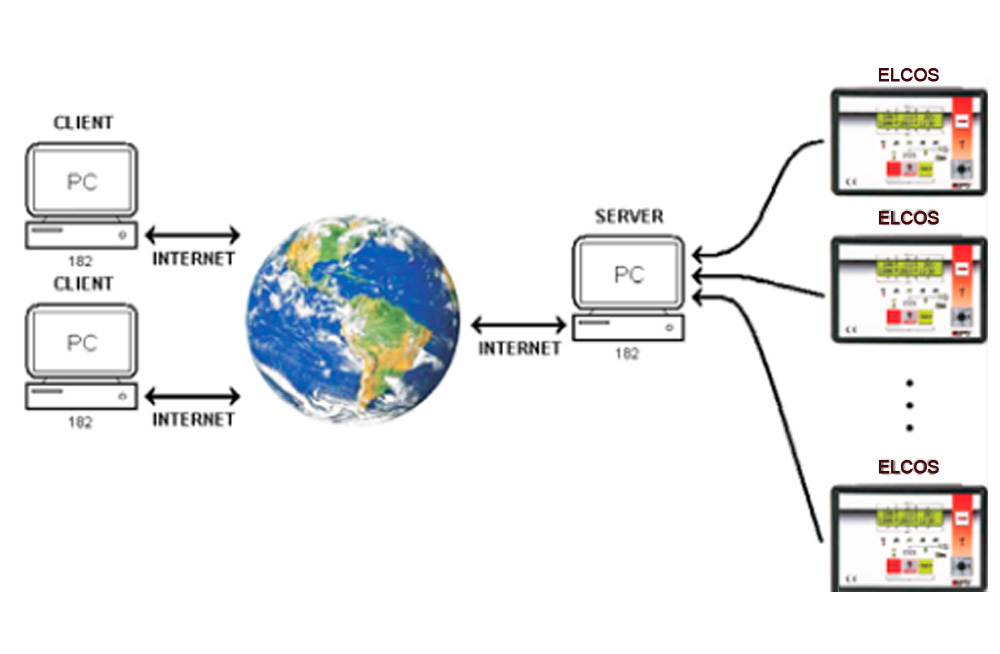

CONEXIÓN A INTERNET: MONITOREA SIMULTANEAMENTE CAM 685 Y CAM 120
Fabricante:Elcos
