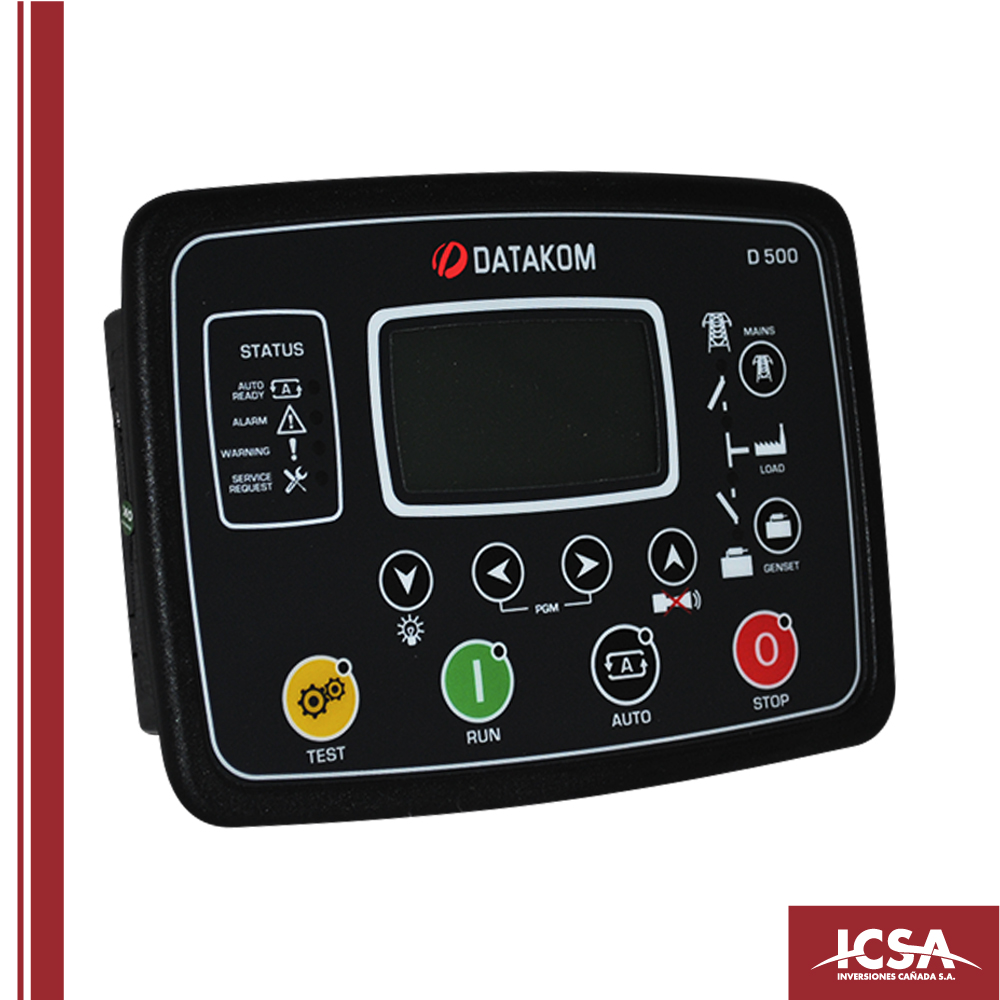

D 500

CENTRAL DE  CONTROL Y MEDICIÓN DE GRUPOS ELECTRÓGENOS

- DOS VERSIONES: D500 Y D500 + MODEM INCORPORADO (incluye antena magnética con cable de dos metros - alcance 40 km.).

MULTIFUNCIONES:
Según como se programe, puede asumir las siguientes funciones de los grupos electrógenos :
● arranque y transferencia automatica
● arranque manual sin transferencia
● arranque mediante control remoto
● funcionamiento "ignorar el generador"(solo controla el motor, como caso de una bomba antincendio)
● monitoreo remoto: puede usarse para duplicar un panel de monitoreo y control hasta 1200 m de distancia.
● aplicación a grupos de 400 HZ.

COMUNICACIONES:
● ethernet
● gsm-gprs
● modem interno gprs (opcional)
● servidor web dedicado
● monitoreo web
● programación via web
● gsm-sms
● e-mail
● modbus rs-485
● modbus tcp/ip
● snmp
● usb host (opcional)
● usb device
● rs-485
● rs-232 (opcional)
● micro sd card slot (opcional)
● j1939-canbus

MEDICONES ELÉCTRICAS:
Para:
● generador y red
● entre fase y fase / fase
● neutro -por fase y total
Las siguientes magnitudes:
● tensiones
● corrientes
● frecuencias.
● potencia activa en kilowatt fase y total.
● potencia aparente en kva fase y total.
● potencia reactiva kvar fase y total.
● factor de potencia fase y total.
● energia generada en kilowatt-hora
● corrientes de neutro gen/red

MEDICIONES DEL MOTOR:
● con motores que cuenta con ecu j 1939, todas las medidas levantadas por esta unidad son visualizadas
● voltimetro de bateria
● termometro de agua
● presion de aceite
● temperatura de aceite
● horimetro
● tacometro
● nivel combustible
● consumo de combustible

PARA SERVICIO:
● conteo estadistico indelebrle de arranques, horas de marcha y trabajo bajo carga

ANÁLISIS DE FORMA DE ONDA DE GENERADOR Y RED:
ÚNICA DEL MERCADO!
● mide y visualiza armonicas de tension y corriente
● mide y visualiza las armonicas entre fase y fase y fase y neutro.
● mide y visualiza en pantalla doble sobre el panel: grafica analogica desde armonicos 2% y grafica digital desde 0,1%.
● mide y visualiza en pc – con softare rainbow plus que se baja gratuito desde www.datakom.tr – conexión a pc con un cable comun de impresora.
REGISTRO DE EVENTOS:
ALMACENA HASTA 400 EVENTOS!
● número de evento
● tipo de evento / definición de falla (ver abajo las varias fuentes de eventos)
● fecha y hora
● modo de operación
● estado de operación (en carga, con red, durante el arranque, etc.)
● horas de marcha del motor
● tensiones de fase de red: l1-l2-l3
● frecuencia de la red
● tensiones de fase de gen.: l1-l2-l3
● corrientes de fase de gen.: l1-l2-l3
● frecuencia de generador
● potencia activa total del gen. (kw)
● factor de potencia total del gen.
● presión de aceite
● temperatura de agua
● nivel de combustible
● temperatura de aceite
● temperatura de cabina
● temperatura ambiente
● rpm del motor
● battery voltage
● carga de baterías

CONTADORES ESTADÍSTICOS:
Contadores no reseteables para estadísticas:
● energia activa
● energia reactiva capacitiva- inductiva
● horas de marcha
● numero de arranques del motor
● numero de cargas de combustible
● horas y tiempos para el servicio

Control consumo y llenado de combustible:
PARA EVITAR ROBOS!
● si baja 20 % o mas en una hora estando el equipo parado, da una señal de "robo de combustible"
● si baja, estando en marche, dos veces mas respecto a un consumo de combustible programado, da una señal de "robo de combustible"
● con un medidor de caudal por pulsos , colocado en en la tapa de combutible, se conecta a la mpu y se registra a los fines de la facturacion del mismo.

MODOS DE OPERACIÓN: TEST – RUN – AUTO – STOP
Prueba (test):
● se supone que la red esta presente en condiciones.
● arranca el grupo pero no conmuta las cargas de red a geno, salvo que en algun momento ocurra una falla de tension de red.
● si asi ocurre, cuando retorna la misma, pasa las carga a red, pero no para el grupo a menos que se pase a (auto) u (off).
Run (prueba en carga):
● se usa para probar el grupo bajo carga.
● lo arranca y transfiere la misma, aun con buena tension de red.
● se mantiene en ese estado hasta que se pase a algun otro modo de funcionamiento.
Automatico (aut):
● supervision de la tension de red en valores según se programa.
● arranque automatico del grupo electrogeno por tension de red fuera de los valores seteados en el programa.
● verificacion de la tension de generacion y transferencia de cargas de red a grupo.(tiempo estimado del corte 8 segundos)
● transferencias de carga a red antes el reintegro de la misma en condiciones normales.
● parada del grupo.
Bloqueada (off):
● el motor no se puede poner en marcha bajo ningun modo y solo acciona los cantactores de red si la tension de la misma es normal.
● si esta marchando y se pasa a off, se para y permuta a red si los valores de tension estan correcto.

ALARMAS (internas de las centralinas):
Tipos ( a elegir desde el programa):
● desconexion carga y parada
● solo desconexion de carga
● solo advertencias
● las alarmas incorporadas externas, son totalmente programable a necesidad
Listado:
● baja / alta velocidad/frecuencia
● baja /alta tension generador
● baja /alta tension de bateria
● falla arranque
● baja carga bateria
● falla ecu j 1939
● sobrecorriente
● soobrecarga de potencia
● potencia inversa
● falla contactores red geno
● secuencia de fase
● falla sincronizacion

ANULACIÓN PROGRAMADA DE LA FUNCIÓN ARRANQUE AUTOMÁTICO:
● mediante programacion se puede desactivar el arranque automatico ante falla de red, como por ejemplo en una fabrica o empresa que no trabaje el fin de semana.

CONTOL DE MOTOR DIESEL CAN BUS J1939 CON TODOS LOS MOTORES DEL MERCADO:
0: generic
1: cummins
2: detroit diesel
3: deutz
4: john deere
5: perkins
6: volvo
7: caterpillar
8: scania
9: iveco
10: mtu-mdec
11: bosch

CONTROL SEMANAL DEL ESTADO DEL GRUPO:
● fecha y hora programable
● prueba con o sin entrada en carga , según programa

OTRAS FUNCIONES DESTACABLES:
● configuracion de hasta 4 sensores analogicos externos
● configuracion de hasta 8 sensores digitales externos (adicionales hasta 40 enradas)
● confirguraciones de salidas programables
● programable para accionamiento de interruptores motorizados.
● carga bateria con motor: cuando la bateria se encuentra muy descargada sse puede programas una marcha de motor sin carga a sus efectos.
● control solenoide combustible para motores a gas
● comando bomba transvase de combustible
● posee señal de salida para comandar una resistencia del precalentador de agua y mantener la temperatua de la misma al valor deseado.
● si carece de precalentador externo de agua, se puede calentar por marcha de motor, ya sea manejado por tiempo o por temp. del agua
